سیستم تعلیق و زیربندی تریلی (کیسه باد و کمک فنر) یکی از حیاتی‌ترین بخش‌ها در هر وسیله نقلیه سنگین، به ویژه تریلی‌ها و کامیون‌ها است. این سیستم نه تنها مسئول جذب ضربات ناشی از ناهمواری‌های جاده است، بلکه پایداری، فرمان‌پذیری و مهم‌تر از همه، ایمنی بار را تضمین می‌کند. در صنعت حمل و نقل، جایی که وزن و ارزش بار اهمیت فوق‌العاده‌ای دارد، عملکرد بی‌نقص سیستم تعلیق می‌تواند تفاوت بین یک سفر موفق و یک حادثه پرهزینه باشد.
در این مقاله از ارکین صنعت آذرآبادگان، به صورت تخصصی به اجزای اصلی این سیستم، شامل کیسه باد و کمک فنر خواهیم پرداخت و نقش حیاتی آن‌ها در بهینه‌سازی عملکرد تریلی را بررسی خواهیم کرد.
برای مشاهده کامل محصولات مورد نیاز زیربندی، از جمله انواع کیسه باد، کمک فنر، و دیگر قطعات ضروری زیربندی تریلی و کامیون، همین حالا از مقاله لوازم یدکی تریلی دیدن کنید.
معرفی اجزای کلیدی در سیستم تعلیق و زیربندی تریلی
سیستم تعلیق و زیربندی تریلی مجموعه‌ای هماهنگ از قطعات است که وظیفه اتصال محورها به شاسی را بر عهده دارد. هدف اصلی این سیستم، جذب شوک‌ها، حفظ تماس لاستیک با جاده، و در نهایت، تضمین سلامت راننده، خودرو و بار است. دو جزء اصلی که این وظایف حیاتی را انجام می‌دهند، کیسه باد و کمک فنر هستند.

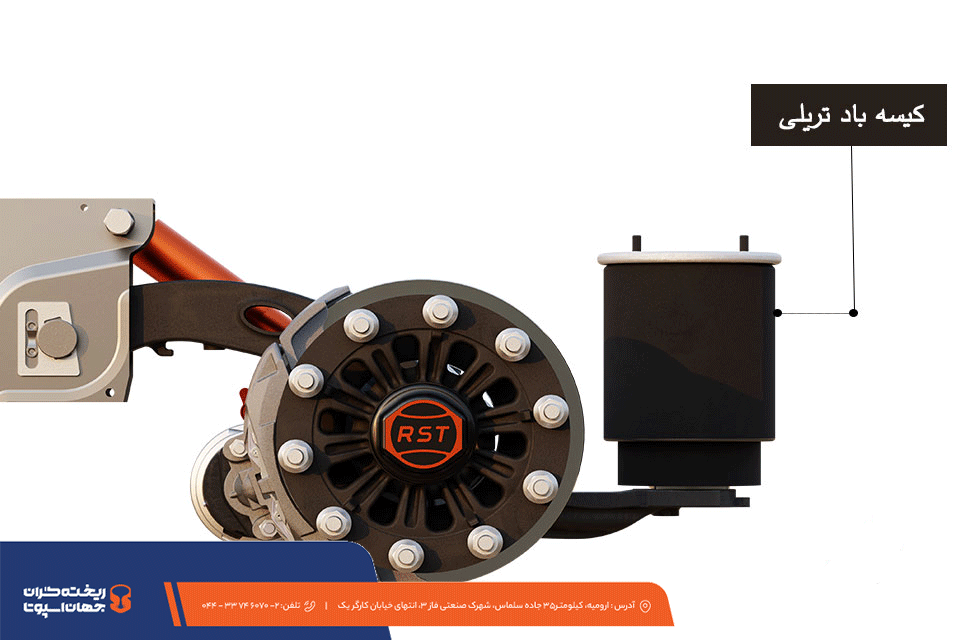

کیسه باد (Air Spring)
سیستم تعلیق کیسه باد تریلی (Air Suspension) یک جهش بزرگ در طراحی زیربندی تریلرها محسوب می‌شود و به عنوان “تغییر دهنده بازی” در صنعت حمل و نقل سنگین شناخته می‌شود. در این فناوری، کیسه‌های لاستیکی انعطاف‌پذیر و تقویت‌شده (که به آن‌ها کیسه هوا یا فنر بادی نیز گفته می‌شود) جایگزین فنرهای فولادی سنتی (مانند فنر تخت یا شمش) شده‌اند.
نحوه عملکرد: کیسه باد از طریق یک سیستم کمپرسور هوا، مخازن ذخیره هوا و سوپاپ‌های کنترل ارتفاع (Leveling Valves) تغذیه می‌شود. این سوپاپ‌ها به طور مداوم ارتفاع شاسی را نسبت به محورها اندازه‌گیری می‌کنند. وقتی بار سنگین‌تر می‌شود یا هوا خارج می‌گردد، سوپاپ هوا را وارد کیسه می‌کند تا ارتفاع استاندارد بازیابی شود. برعکس، اگر بار سبک شود، هوا تخلیه می‌شود.
مزایای کلیدی سیستم تعلیق کیسه باد
- تنظیم ارتفاع خودکار (Self-Leveling): این مهم‌ترین مزیت است. سیستم می‌تواند بدون توجه به نحوه توزیع یا وزن بار، ارتفاع تریلی را در یک سطح ثابت نگه دارد. این قابلیت برای حفظ آیرودینامیک، کاهش خستگی راننده و به ویژه در فرآیند بارگیری و تخلیه (اتصال و جداسازی تریلی) ضروری است.
- کاهش ارتعاشات و شوک‌پذیری فوق‌العاده: هوا به عنوان یک محیط فشرده، ضربات جاده را بسیار نرم‌تر و مؤثرتر از فولاد جذب می‌کند. این ویژگی برای حمل بارهای حساس و شکننده (مانند تانکرهای حاوی مایعات، تجهیزات پزشکی، شیشه، یا مواد الکترونیکی) حیاتی است و آسیب به محموله را به حداقل می‌رساند.
- کاهش سایش و افزایش عمر قطعات: جذب بهتر شوک‌ها، لرزش‌های منتقل شده به شاسی، بلبرینگ‌ها، لاستیک‌ها و سایر اجزای زیربندی را کاهش می‌دهد و در نتیجه، هزینه‌های نگهداری کلی ناوگان را پایین می‌آورد.
- سواری بهتر (Ride Comfort): نرمی سواری بهبود یافته، خستگی راننده در مسافت‌های طولانی را به شکل قابل توجهی کاهش می‌دهد که مستقیماً بر ایمنی سفر تأثیر می‌گذارد.

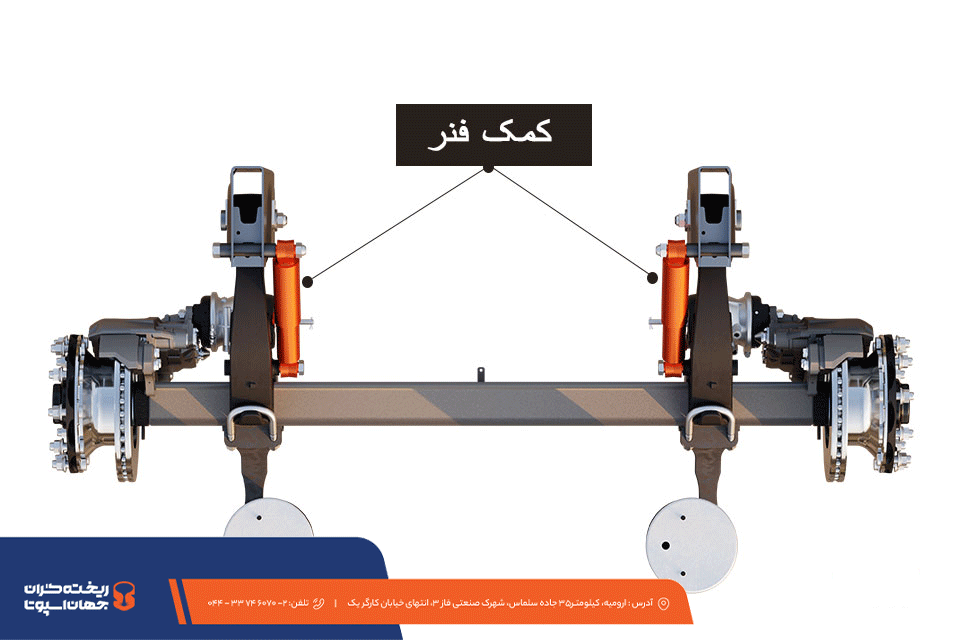

کمک فنر (Shock Absorber)
در حالی که کیسه‌های باد یا فنرهای مکانیکی وظیفه تحمل وزن و جذب اولیه ضربه را دارند، این کمک فنر تریلی است که عملکرد این فنرها را تکمیل می‌کند. نقش کمک فنر، نه جذب ضربه، بلکه میرایی (Damping) نوسانات است.
چالش بدون کمک فنر: تصور کنید فنرها یا کیسه‌های باد ضربه‌ای را جذب می‌کنند؛ در غیاب کمک فنر، این انرژی ذخیره شده به صورت یک سری نوسانات متوالی و کنترل نشده (بالا و پایین پریدن مداوم) آزاد می‌شود. این پرش‌ها فرمان‌پذیری را به شدت کاهش داده، لاستیک‌ها را از تماس مطمئن با جاده خارج کرده و تریلی را ناپایدار می‌کنند.
عملکرد کلیدی کمک فنر
- تبدیل انرژی جنبشی به انرژی حرارتی: کمک فنر در واقع یک پمپ هیدرولیک است که شامل پیستون و سیلندر پر شده از روغن است. هنگامی که تریلی بالا و پایین می‌رود، پیستون درون روغن حرکت می‌کند. این حرکت، روغن را از طریق سوراخ‌های کوچک (اوریفیس‌ها) تحت فشار قرار می‌دهد. اصطکاک ایجاد شده توسط عبور روغن، انرژی جنبشی حرکت فنر را به انرژی حرارتی (گرما) تبدیل کرده و آن را دفع می‌کند.
- توقف سریع نوسانات: با این فرآیند میرایی، نوسانات فنر به سرعت متوقف شده و تریلی تقریباً بلافاصله پس از عبور از دست‌انداز به حالت پایدار خود باز می‌گردد. این امر برای حفظ پایداری در پیچ‌ها و هنگام ترمزگیری حیاتی است.
- اهمیت کمک فنر در سیستم تعلیق بادی: حتی در سیستم تعلیق کیسه باد تریلی، کمک فنرها همچنان ضروری هستند. در این سیستم‌ها، کمک فنرها به کنترل نوسانات عمودی و همچنین جلوگیری از “غلتیدن” (Roll) تریلی در هنگام تغییر مسیرهای ناگهانی یا پیچ‌های تند کمک می‌کنند و پایداری جانبی را تضمین می‌نمایند.
ترکیب هماهنگ و با کیفیت این دو جزء (کیسه باد برای تحمل وزن و جذب اولیه، و کمک فنر برای کنترل و میرایی نوسانات) است که یک سیستم تعلیق و زیربندی تریلی ایمن، کارآمد و بادوام را تشکیل می‌دهد.
اهمین بهینه سازی سیستم تعلیق
بهینه‌سازی و توجه مستمر به سلامت سیستم تعلیق و زیربندی تریلی (کیسه باد و کمک فنر) تنها یک اقدام فنی نیست، بلکه یک تصمیم اقتصادی و ایمنی حیاتی برای هر شرکت حمل و نقل است. یک سیستم تعلیق کارآمد، ضامن کارایی و سودآوری بلندمدت ناوگان شما است.
افزایش ایمنی و فرمان‌پذیری تریلی
سیستم تعلیق و زیربندی تریلی در خط مقدم تعامل خودرو با جاده قرار دارد. عملکرد صحیح آن مستقیماً بر مهم‌ترین فاکتورهای ایمنی تأثیر می‌گذارد:
تماس بهینه لاستیک با سطح جاده (Traction): یک سیستم تعلیق سالم، تضمین می‌کند که لاستیک‌ها در هر لحظه (حتی در عبور از دست‌انداز یا پیچ‌ها) به طور کامل روی سطح جاده چسبندگی داشته باشند. این تماس مداوم، پایه و اساس فرمان‌پذیری (هندلینگ) و پایداری تریلی است.
عملکرد ترمزگیری مؤثر: وقتی کمک فنرها ضعیف هستند، تریلی هنگام ترمزگیری شدید “شیرجه” می‌رود یا نوسان می‌کند. این نوسانات باعث می‌شوند لاستیک‌ها برای لحظاتی چسبندگی خود را از دست بدهند و مسافت ترمزگیری به طرز خطرناکی افزایش یابد. در جاده‌های پرچالش و ترافیک سنگین ایران، کوچک‌ترین تأخیر در ترمزگیری می‌تواند عواقب جبران‌ناپذیری داشته باشد.
پایداری در پیچ‌ها و شرایط اضطراری: سیستم تعلیق و زیربندی تریلی وزن سنگین بار را به صورت متوازن کنترل می‌کند. کیسه‌های باد سالم و تنظیم‌شده، غلتش جانبی (Roll) تریلی را در پیچ‌های تند به حداقل رسانده و خطر واژگونی را کاهش می‌دهند.
کاهش هزینه‌های عملیاتی و استهلاک
سرمایه‌گذاری در نگهداری صحیح از کیسه باد و کمک فنر تریلی به صورت مستقیم به صرفه‌جویی مالی برای شرکت شما منجر می‌شود:
- افزایش عمر مفید لاستیک‌ها: عملکرد ضعیف سیستم تعلیق (مانند نوسان بیش از حد ناشی از کمک فنر خراب) منجر به ساییدگی نامنظم و سریع لاستیک‌ها می‌شود. تنظیم صحیح سیستم تعلیق و زیربندی تریلی توزیع وزن را متوازن کرده و عمر لاستیک‌ها را به حداکثر می‌رساند.
- محافظت از شاسی و بدنه تریلی: سیستم‌های تعلیق بهینه، نیروی ضربه را قبل از رسیدن به شاسی اصلی جذب می‌کنند. در نتیجه، از ایجاد ترک‌های تنشی، خستگی فلز و نیاز به تعمیرات پرهزینه در شاسی تریلی جلوگیری می‌شود.
- کاهش استهلاک قطعات زیربندی: فشار و استرس کمتری به بلبرینگ‌ها، محورها، بوش‌ها و اتصالات وارد می‌شود. این یعنی کاهش دفعات تعویض قطعات و پایین آمدن هزینه‌های تعمیر و نگهداری کلی ناوگان شما.
حفظ سلامت بار
برای حمل و نقل بارهای با ارزش یا حساس، کیفیت سیستم تعلیق تریلی به طور مستقیم با میزان رضایت مشتری و حفظ اعتبار شرکت مرتبط است:
- جلوگیری از آسیب به محموله‌های حساس: سیستم‌های تعلیق بادی تریلی به ویژه در جذب شوک‌ها بی‌نظیرند. این سیستم‌ها تکان‌ها و ارتعاشات را تا حد ممکن فیلتر می‌کنند تا بارهایی مانند مواد شیمیایی، شیشه، مواد غذایی فاسدشدنی یا تجهیزات الکترونیکی گران‌قیمت بدون کوچک‌ترین آسیبی به مقصد برسند.
- کاهش نوسان مایعات: در حمل تانکرها، سیستم تعلیق و زیربندی تریلی قوی از نوسانات شدید مایعات درون مخزن جلوگیری می‌کند که این خود عامل مهمی در حفظ پایداری و جلوگیری از واژگونی است.
نگهداری و عیب‌یابی سیستم تعلیق تریلی
ارکین صنعت آذرآبادگان بر این باور است که پیشگیری بهتر از درمان است. نگهداری منظم سیستم تعلیق و زیربندی تریلی عمر عملیاتی آن را تضمین می‌کند و از توقف‌های ناگهانی و پرهزینه در جاده جلوگیری می‌نماید.
بازرسی دوره‌ای کیسه‌های باد
سیستم تعلیق کیسه باد تریلی باید به صورت منظم بازرسی شود. نشت هوا، پارگی یا ترک‌خوردگی کیسه‌ها از رایج‌ترین مشکلات هستند:
- بررسی ظاهری دقیق: پارگی، ترک‌های سطحی یا سایش روی بدنه لاستیکی کیسه باد را بررسی کنید.
- آزمایش نشت هوا: با استفاده از آب و صابون می‌توان نشتی‌های کوچک هوا را پیدا کرد. نشت هوا باعث کاهش ارتفاع تریلی و تلاش بیش از حد کمپرسور می‌شود.
- توجه به کج شدن تریلی: اگر تریلی در حالت بدون حرکت به یک سمت کج شده یا ارتفاع آن ناهمگون است، نشان‌دهنده نشت هوا در یکی از کیسه‌های باد یا خرابی سوپاپ‌های کنترل ارتفاع (Leveling Valves) است. نشت هوا منجر به فشار نامتوازن بر محورها و سایش غیرعادی لاستیک‌ها می‌شود.
تست کمک فنرها
کمک فنرها به مرور زمان و بر اثر حرارت بالا، روغن داخلی خود را از دست می‌دهند یا شیرهای داخلی آن‌ها فرسوده می‌شود:
- بازرسی نشت روغن: بدنه کمک فنر تریلی را از نظر نشت روغن بررسی کنید. خروج روغن نشان‌دهنده از دست دادن سیال هیدرولیک و پایان عمر مفید آن است.
- آزمایش پرش: اگر پس از عبور از دست‌انداز، تریلی بیش از یک یا دو بار نوسان می‌کند و به سرعت آرام نمی‌گیرد، نشان‌دهنده ضعیف بودن یا خرابی کمک فنر است. کمک فنر ضعیف باعث پرش بیش از حد و عدم کنترل می‌شود.
تنظیم فشار باد
اطمینان از تنظیم دقیق فشار باد در کیسه‌ها بر اساس وزن بار، یک اصل اساسی در نگهداری سیستم تعلیق و زیربندی تریلی بادی است:
- استفاده از جدول بار مجاز: همیشه فشار باد کیسه‌ها را طبق دستورالعمل سازنده و متناسب با وزن بار فعلی تنظیم کنید.
- بررسی سوپاپ‌های ارتفاع (Leveling Valves): مطمئن شوید که سوپاپ‌ها به درستی عمل کرده و ارتفاع استاندارد را حفظ می‌کنند. عدم تنظیم صحیح می‌تواند فشار اضافی و ناخواسته به سایر قطعات سیستم تعلیق وارد کند.
جمع بندی
سیستم تعلیق و زیربندی تریلی (کیسه باد و کمک فنر) فراتر از یک مجموعه قطعه مکانیکی است؛ این سیستم تضمین کننده سودآوری، ایمنی و پایداری در عملیات حمل و نقل شماست. با انتخاب قطعات با کیفیت و انجام نگهداری منظم، می‌توانید عمر تریلی خود را افزایش داده و از هرگونه آسیب به بار جلوگیری کنید. ریخته گران جهان اسپوتا آماده است تا بهترین قطعات زیربندی تریلی را با ضمانت کیفیت به شما ارائه دهد.
