ریختهگری یکی از قدیمی‌ترین و در عین حال حیاتی‌ترین روشهای تولید قطعات فلزی است که طی هزاران سال تکامل یافته است. این فرآیند امکان تولید قطعات پیچیده، بزرگ و دقیق را فراهم می‌کند و در صنایع مختلف از خودروسازی و هوافضا گرفته تا ماشین‌آلات سنگین و تجهیزات نفت و گاز، نقش کلیدی دارد.
ریختهگری نه تنها به صرفه‌جویی در زمان و هزینه کمک می‌کند، بلکه با انعطاف‌پذیری بالا، امکان استفاده از طیف گسترده‌ای از آلیاژها و متریال‌ها را نیز فراهم می‌سازد. شناخت کامل مراحل، تجهیزات، عیوب و روشهای مدرن این فرآیند، برای تولیدکنندگان، مهندسان و طراحان صنعتی اهمیت ویژه‌ای دارد.
ریختهگری چیست؟
ریختهگری فرآیندی است که طی آن فلز ذوب‌شده در قالب ریخته می‌شود تا پس از سرد شدن، شکل قالب را به خود بگیرد. این روش امکان تولید قطعات پیچیده بدون ماشین‌کاری گسترده را فراهم می‌کند و برای بسیاری از آلیاژهای فلزی مناسب است. شواهد اولیه ریختهگری به بیش از ۵۰۰۰ سال قبل بازمی‌گردد.
ابزارهای جنگی، مجسمه‌ها و ظروف فلزی در تمدن‌های مصر و چین از طریق ریختهگری ساخته می‌شدند. با آغاز انقلاب صنعتی، ریختهگری وارد مرحله‌ای جدید شد و به ستون اصلی صنایع سنگین تبدیل گردید.
مزایا نسبت به سایر روشهای تولید
- تولید قطعات با هندسه‌های پیچیده
- مناسب برای قطعات سنگین و بزرگ
- امکان تولید انبوه
- کاهش هزینه‌های ماشین‌کاری
- قابلیت استفاده از انواع آلیاژها
- آزادی طراحی بالا
فرآیند ریختهگری
- طراحی مدل
مدل سه‌بعدی قطعه با نرم‌افزار CAD طراحی می‌شود. شیب خروج، انقباض، ضخامت دیواره‌ها و نواحی حساس بررسی می‌شوند.
- طراحی سیستم راهگاهی و تغذیه‌گذاری
راهگاه‌ها مسیر ورود مذاب و تغذیه‌ها برای جبران انقباض طراحی می‌شوند.
- ساخت قالب
قالب بسته به روش ریختهگری انتخاب می‌شود: ماسهای، فلزی (دایکاست)، سرامیکی، پوسته‌ای یا فوم تبخیری.
- ذوب فلز
فلز در کوره‌های القایی، بوته‌ای، بلند یا شعله‌ای ذوب می‌شود. در این مرحله، کنترل دما، حذف ناخالصی‌ها، اکسیژن‌زدایی و جوانه‌زنی انجام می‌شود.

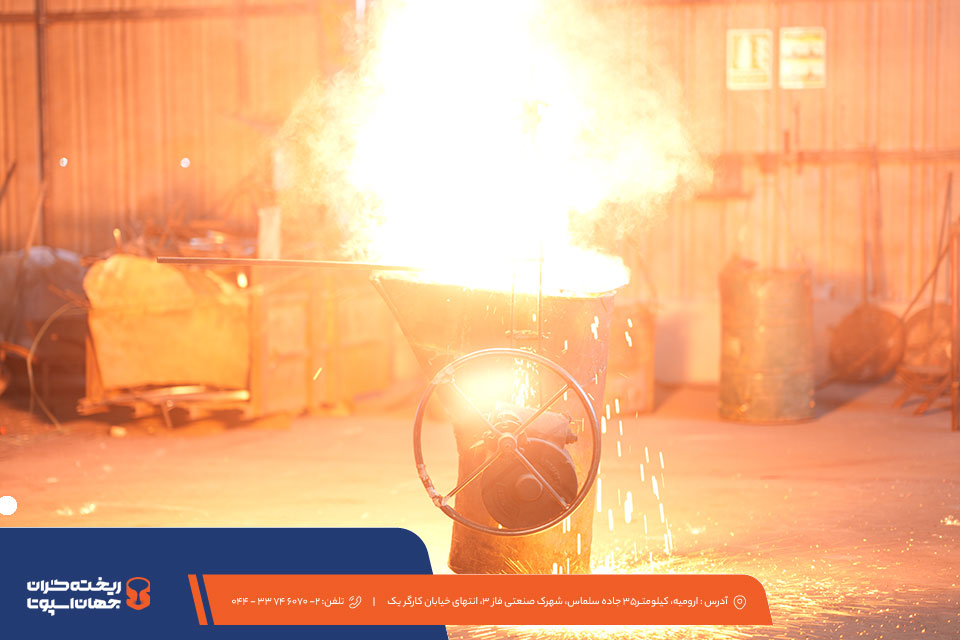

- ریختن مذاب در قالب
مذاب با سرعت و زاویه مناسب وارد قالب می‌شود. کنترل سرعت، فشار، دما و زمان ریختن در جلوگیری از عیوب حیاتی است.
- انجماد و سرد شدن
کیفیت ساختار میکروسکوپی و سطح قطعه به نحوه انجماد وابسته است. روشهای پیشرفته شامل انجماد جهت‌دار یا کنترل‌شده هستند.
- خروج قطعه از قالب
در قالب‌های ماسهای، قالب تخریب می‌شود؛ در قالب فلزی، باز می‌گردد. راهگاه‌ها و تغذیه‌ها جدا می‌شوند.
- تمیزکاری و عملیات تکمیلی
شامل شات‌بلاست، سنگ‌زنی، ماشین‌کاری و عملیات حرارتی است.
- کنترل کیفیت و تست
قطعات با روشهای مخرب و غیرمخرب بررسی می‌شوند.
انواع روشهای ریختهگری
| روش | مزایا | محدودیت‌ها |
| ماسهای | ارزان، مناسب قطعات بزرگ، انعطاف‌پذیر | دقت ابعادی پایین، کیفیت سطح متوسط |
| دقیق (Lost Wax) | دقت بالا، سطح صاف، مناسب قطعات پیچیده و کوچک | هزینه بالاتر |
| تحت فشار (دایکاست) | تولید انبوه، سرعت بالا، کیفیت سطح عالی | مناسب قطعات متوسط و کوچک، نیاز به تجهیزات گران |
| گریز از مرکز | خلوص بالا، حذف ناخالصی‌ها | محدود به رینگ، بوش، لوله‌ها |
| قالب پوسته‌ای | دقت و کیفیت سطح بهتر نسبت به ماسهای | زمان ساخت طولانی‌تر |
| مدل تبخیری (Lost Foam) | مناسب قطعات پیچیده، کاهش عیوب | هزینه و زمان ساخت بالاتر |
| تحت خلأ (Vacuum Casting) | کاهش تخلخل، کیفیت سطح بالا | مناسب قطعات حساس |
| انجماد جهت‌دار | ساختار مقاوم، استفاده در هوافضا و توربین | پیچیدگی و هزینه بالا |
تجهیزات و ابزارهای مورد استفاده
- کوره‌ها: القایی، بوته‌ای، بلند، شعله‌ای
- تجهیزات کنترل مذاب: آنالیز شیمیایی، اکسیژن‌زدا، جوانه‌زا، صافی سرامیکی
- تجهیزات قالب‌سازی: میکسر ماسه، جعبه قالب، کلدباکس/هات‌باکس، تجهیزات ساخت پوسته
- ابزارهای تکمیلی: شات‌بلاست، سنگ‌زنی، CNC
عیوب رایج و روش رفع آن‌ها
| عیب | علت | راه‌حل |
| مک و تخلخل | گاز، انقباض، سرعت نامناسب | طراحی صحیح تغذیه، تصفیه مذاب، استفاده از صافی |
| ترک‌های گرم و سرد | اختلاف دما، انقباض، طراحی نادرست | طراحی شیب مناسب، کنترل دما |
| نفوذ فلز | ماسه ضعیف | افزایش استحکام قالب |
| سرد جوش و عدم‌ذوبی | دمای پایین، سرعت ریختن کم | افزایش دما، طراحی راهگاهی مناسب |
| سوختگی قالب | تماس مستقیم مذاب با ماسه | استفاده از رنگ قالب مرغوب |
| حباب گازی | حباب گازی | خشک‌کردن قالب، کنترل گازها |

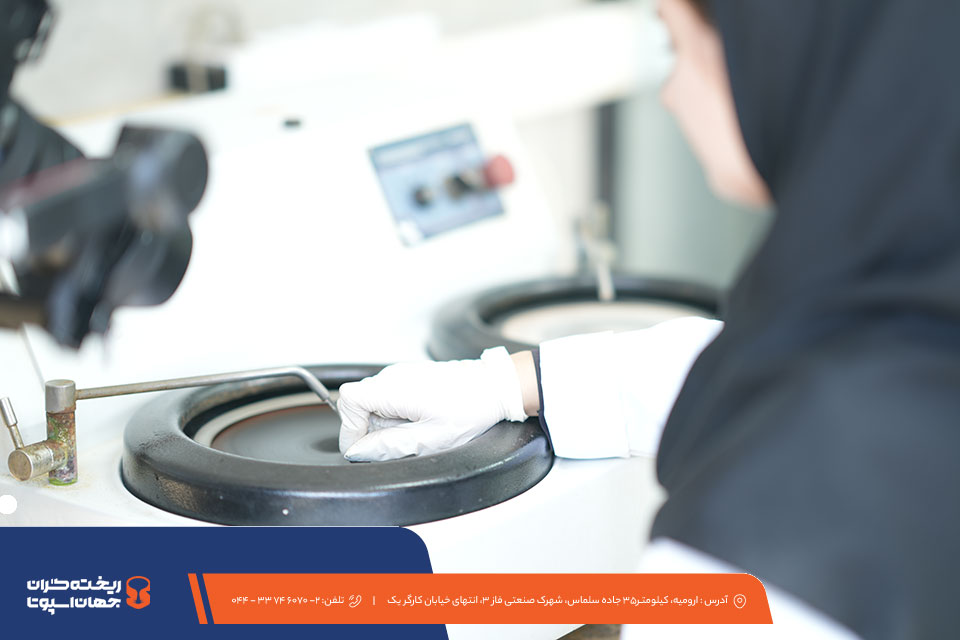

کنترل کیفیت
کنترل کیفیت در ریختهگری هدف اصلی‌اش اطمینان از مطابقت قطعه با مشخصات طراحی و استانداردهای صنعتی است. این بخش شامل بررسی‌های متعددی می‌شود تا عیوب داخلی و سطحی شناسایی شده و خواص مکانیکی و شیمیایی قطعه تضمین شود.
کنترل کیفیت، ستون اطمینان در ریختهگری است. حتی کوچک‌ترین نقص میتواند باعث کاهش عمر قطعه، شکست مکانیکی و هزینه‌های سنگین تعمیر یا تعویض شود. با استفاده از ترکیبی از تست‌های غیرمخرب، مخرب، کنترل ابعادی و تحلیل ساختاری، می‌توان کیفیت قطعات را تضمین کرد و ریسک‌های تولید را به حداقل رساند.
تست غیرمخرب (NDT)
- رادیوگرافی (Radiography – RT)
برای شناسایی عیوب داخلی مانند تخلخل، حفره‌ها، ترک‌های داخلی و نفوذ فلز استفاده می‌شود.
- التراسونیک (Ultrasonic – UT)
با ارسال امواج صوتی به قطعه، ترک‌ها و جدایش‌های داخلی تشخیص داده می‌شوند. مناسب قطعات ضخیم و حساس است.
- مایع نافذ (Penetrant Testing – PT)
برای شناسایی ترک‌های سطحی و حفره‌های باز در قطعات فلزی به کار می‌رود.
فرآیند شامل اعمال مایع نفوذ کننده، پاکسازی سطح و مشاهده با مواد شیمیایی یا UV است.
- ذرات مغناطیسی (Magnetic Particle Testing – MT)
مخصوص قطعات آهنی و فولادی است. ترک‌ها و ناپیوستگی‌ها با پودر مغناطیسی قابل مشاهده می‌شوند.
- امواج وایرلس و لیزری
تکنولوژی‌های مدرن برای کنترل کیفیت سریع و آنلاین قطعات بزرگ در خطوط تولید خودکار.
تست مخرب
- تست کشش
بررسی مقاومت و قابلیت تغییر شکل قطعه تحت نیرو.
- تست ضربه (Charpy یا Izod)
تعیین مقاومت قطعه در برابر شوک و ضربه.
- تست خمش و پیچش
ارزیابی انعطاف و دوام قطعه.
- تست سختی
بررسی مقاومت سطحی و عمق سختی قطعه، که روی دوام و سایش تاثیر دارد.
- آنالیز شیمیایی
تعیین درصد عناصر آلیاژی و اطمینان از مطابقت با استانداردهای طراحی و عملکرد.
کنترل ابعادی و هندسی
- بررسی دقیق ابعاد قطعه با کولیس، میکرومتر، اسکنر سه‌بعدی و CMM
- اطمینان از صحت شیب خروج، ضخامت دیواره، و تقارن هندسی
- تطبیق با نقشه CAD و استانداردهای صنعتی
شما می توانید برای آشنایی با ریخته گران جهان اسپوتا به مطالعه بیشتر در صفحه درباره ما بپردازید.
جمع بندی
ریختهگری بیش از هزاران سال، تحولی در تولید قطعات فلزی ایجاد کرده است و هنوز هم ستون اصلی صنایع مدرن است. مزیت واقعی آن در توانایی تولید قطعات پیچیده، مقاوم و دقیق با هزینه منطقی نهفته است.
با ورود فناوری‌های دیجیتال، شبیه‌سازی پیشرفته و اتوماسیون هوشمند، ریختهگری دیگر صرفاً یک فرآیند سنتی نیست؛ بلکه یک فرآیند هوشمند، قابل پیش‌بینی و بهینه‌شده است که توانایی پاسخ به نیازهای صنعتی امروز و فردا را دارد.در نهایت، ریختهگری نشان می‌دهد که تجربه هزارساله و فناوری مدرن می‌توانند همزمان به یک هدف برسند: تولید قطعاتی با کیفیت بالا، عملکرد مطمئن و ارزش اقتصادی پایدار.
سوالات متداول
تفاوت ریختهگری دقیق و ماسهای چیست؟
دقت و کیفیت سطح ریختهگری دقیق بالاتر است؛ ماسهای ارزان و مناسب قطعات بزرگ است.
بهترین روش برای تولید انبوه چیست؟
دایکاست بهترین گزینه برای تیراژ بالا و قطعات کوچک تا متوسط است.
چرا در بعضی قطعات تخلخل ایجاد می‌شود؟
به دلیل گازهای محبوس، انجماد نادرست، طراحی نامناسب راهگاه یا مذاب ناخالص.
آیا همه آلیاژها قابلیت ریختهگری دارند؟
خیر، برخی آلیاژها سیالیت کم یا انقباض زیاد دارند.
آیا ریختهگری میتواند کاملاً اتوماتیک باشد؟
بله، در روشهای مدرن مانند دایکاست و خطوط تولید پیوسته، اتوماسیون کامل قابل اجراست.
